智能綜合安全保護裝置
發布時間:2024/2/20  訪問人數:192次

      ITU8000智能綜合安全保護裝置是我公司最新研制的開關柜智能監測和保護專家。該裝置監測數據集全面、功能強大、操作界面友好,適用于3KV~66KV戶內開關柜、手車柜、固定柜、中置柜、環網柜等多種開關柜。具有動態一次模擬圖指示、高壓帶電顯示、核相、語音操作提示、防誤操作提示等開關柜常規狀態顯示;具有測量全波和基波電壓、電流、有功功率、有功電能等多功能電參量顯示功能;具有弧光監測、無線測溫、漏電監測、壓力和煙感監測以及圖像傳輸?shù)榷喾N功能。ITU8000智能綜合安全保護裝置使開關柜進一步智能化、數字化、網絡化和安全化,能夠有效預防開關柜故障的發生、降低事故的損失、使開關柜更人性化和合理化。

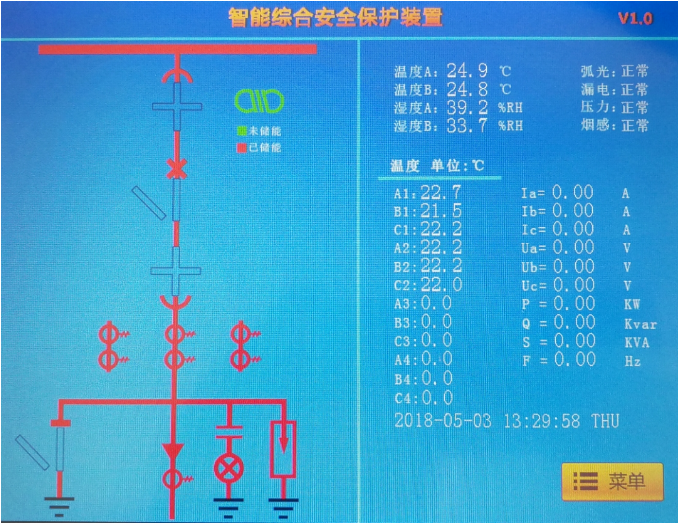

一、運行界面

      在主運行界面中顯示開關柜一次系統圖及當前的工作狀態、無線測溫點的當前溫度值、實時電參量數值及弧光、漏電、壓力、煙感的狀態。


/

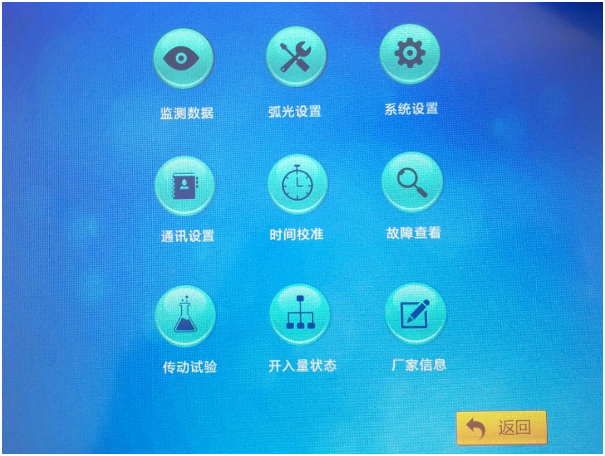

二、主菜單界面

      在主菜單界面有“監測數據”、“弧光設置”、“系統設置”、“通訊設置”、“時間校準”、“故障查看”、“傳動試驗”、“開入量狀態”和“廠家信息”9個菜單項。按下對應菜單項圖標可進入到相應的菜單界面。同時有“返回”按鍵,可以返回主界面。

/

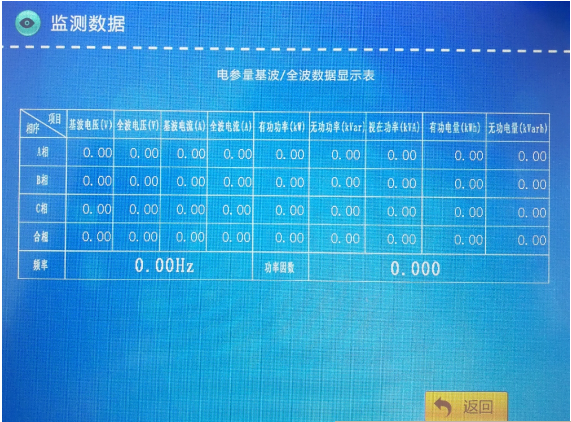

三、監測數據界面

      監測數據界面實時顯示全波和基波電壓、電流、有功功率、無功功率、視在功率、有功電量及無功電量等數據。按“返回”鍵退出。

/

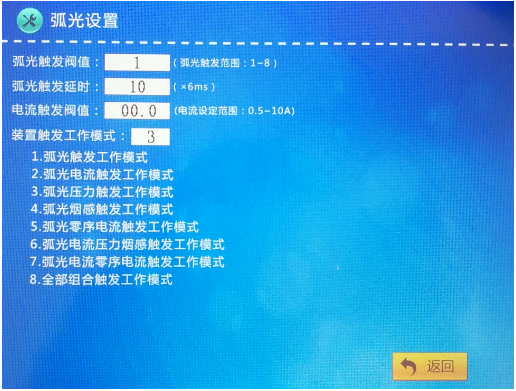

四、弧光設置

      在弧光設置界中,可以設置弧光觸發閥值、弧光觸發延時、電流觸發閥值及裝置觸發工作模式幾項的定值;」庥|發閥值越高,觸發需要的弧光強度就越大;弧光觸發延時是為了防止間歇性弧光靈敏動作而設的,此值設置過大會影響跳閘靈敏度;電流觸發閥值,是電流觸發動作的上限值;裝置觸發工作模式有8種可供選擇,根據現場需要可以組成不同的組合邏輯判據。按“返回”鍵退出。

/

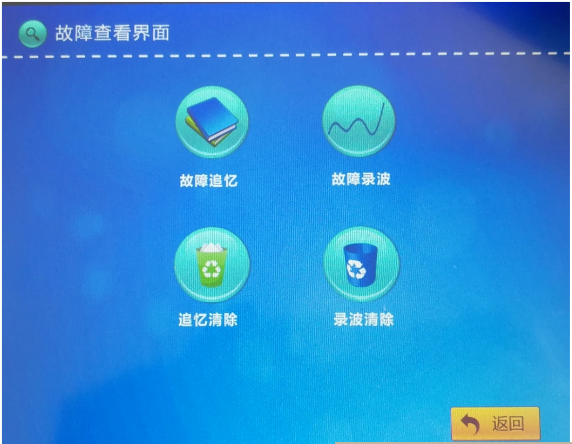

五、故障查看界面

      在故障查看界中,可以查看故障追憶也可以查看故障錄波。故障追憶中記錄了故障發生的時間及故障類型;故障錄波記錄了故障發生時三相電流的波形。故障錄波只有在弧光參與的組合邏輯判據中才會記錄。在故障查看界面中可以清除故障追憶或故障錄波,清除時有密碼保護,只有密碼輸入正確才能清除。

/

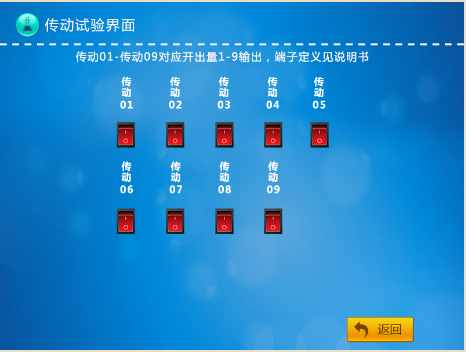

六、傳感器界面

      傳動試驗有密碼保護,只有輸入密碼正確才能進入到傳動試驗界面。在傳動試驗界面中有9個小開關圖標,每個圖標代表1路開出接點。當按下圖標時,對應的出口會閉合,幾秒鐘之后斷開,代表此路開出工作正常,否則代表此路開出有異常。按“返回”鍵退出。

/
